車載供氫系統

On-board Hydrogen Supply System

應用物流車 | 大巴 | 乘用車

特點仿真設計 | 簡潔管路 | 安全可靠

儲氫量按需定制

工作壓力35MPa | 70MPa

出口壓力0~2MPa可設

35MPa氫氣瓶閥

35MPa Tank Valve

應用高壓氫氣瓶

特點集成電磁執行器 | 熔栓閥 | 溫度傳感器 | 截止閥等

工作電壓12VDC/24VDC

工作壓力350bar

工作電流0.5A

消耗功率5.5W

工作溫度-40~+85℃

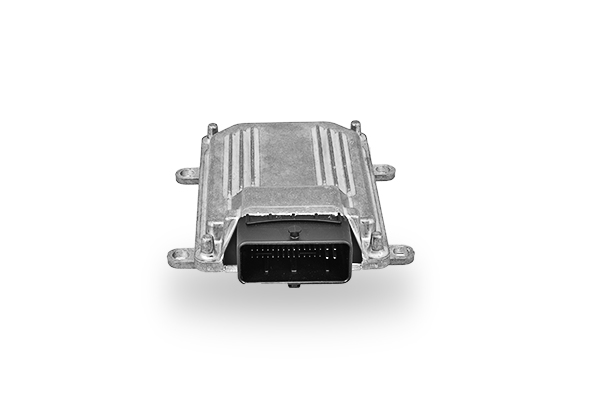

氫控制器

HMS

應用車載供氫系統控制

環境溫度-40~85℃

通訊標準CAN2.0

紅外通訊模塊

Infrared Emitter

應用70MPa供氫系統及加氫機

特點狀態判斷與指示/故障診斷/智能喚醒

工作電壓9~16V

工作電流<200mA

工作溫度-40~80℃

通訊協議SAE-J2799/SAE-J2601

網絡類型CAN 2.0 500Kbps

防護等級IP67

集約式加氫設備

Skid-mounted Hydrogen Station

應用整車廠/臨時加氫/空間有限場合

特點一體式或分體式設計/占地小

進氣壓力50~200bar

壓力450bar/900bar

排量40kg/hr@12.5MPa（可按需設計）

工作溫度-20~+40℃

加氫機

Hydrogen Dispenser

應用固定加氫站

特點單線進氣/溫度壓力補償/全自動控制/流量自調節/觸摸操作/三重超壓保護

加注壓力35MPa/70MPa

計量精度±1.5%

流量范圍0.18-3.5kgH2/min

防爆等級IIB+H2 T4

兼容SAE J2601

卸車柱

H2 UNLOADING COLUMN

應用加氫站將管束車氫氣連接至站內設備

特點集卸車、吹掃、超壓保護、計量（選配）于一體，安全防護設計

設計壓力22MPa

壓力20MPa

設計溫度-20~60℃

重量150kg

尺寸0.6m(L)*0.5m(W)*2.0m((H)

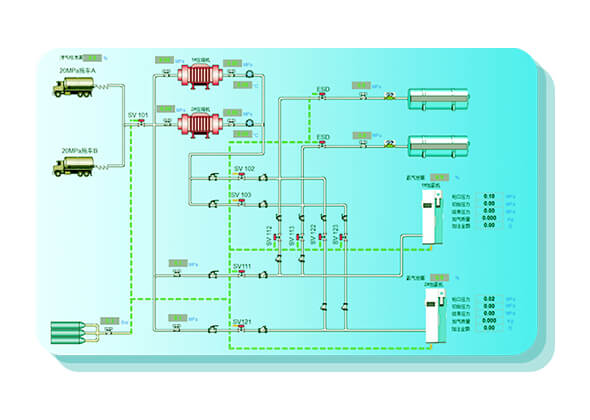

站控系統

SCADA SYSTEM

應用加氫站內設備信號采集與監控

特點模塊化/易擴展/強大數據處理及分析/通訊

工作環境0℃- 40℃

濕度范圍10% - 90%

供電條件220VAC±15%, 50Hz
